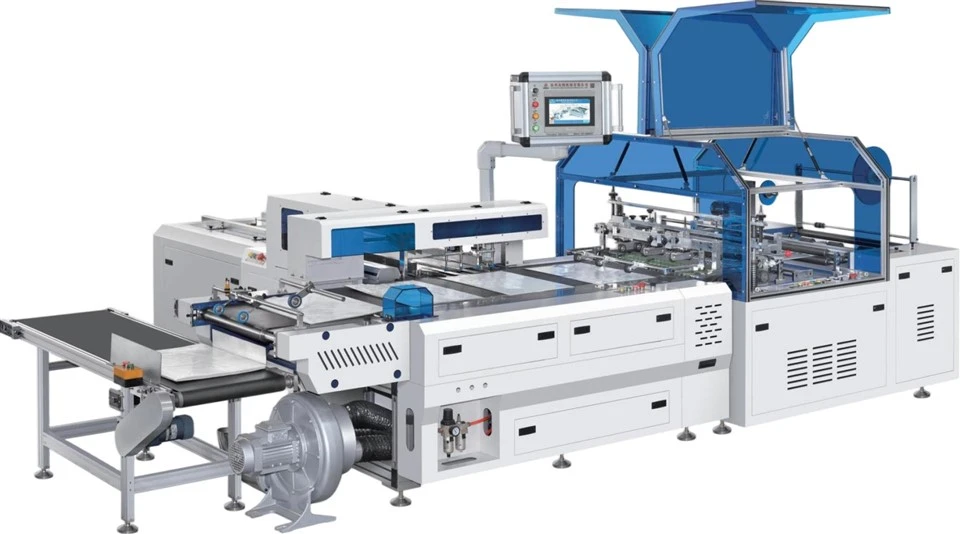

Zhejiang Dai's Printing Machine Co., Ltd. は、中国で最も信頼できる fz-520 袋詰め機のメーカーおよびサプライヤーの 1 つです。一括割引の fz-520 袋詰め機を購入する場合は、工場からの見積もりを取得することを歓迎します。すべてのカスタマイズされたマシンは高品質で競争力のある価格です。
技術的パラメータ
|
最高速度 |
20～30(袋/分) |
|
梱包最大サイズ |
380×580mm |
|
最小梱包サイズ |
230×320mm |
|
パッキンの厚さ |
20mm |
|
膜厚 |
0.03～0.06mm |
|
最大。フィルムの直径 |
420mm |
|
OPpフィルム仕様 |
(最大):400x560mm (最小):240x320mm |
|
モーター出力 |
10Kw |
|
機械重量 |
2500kg |
|
機械の寸法 |
5800×3500×1650mm |
|
ポケット両側の合計幅 |
±7-8mm |
構成
|
FZ-520シリーズ袋詰め機 |
標準モデル |
|
1. 一体化された壁パネルにより構造強度が向上し、航空機胴体壁パネルの安全性が確保されます。 |
変形-しやすい部品の剥離 |
|
2. 高精度の制御システムを採用して、機械のスムーズな動作を保証し、誤動作を最小限に抑えます。- |
実行時に問題が発生する可能性が高い |
|
3. システム全体はモジュール式設計を採用しており、柔軟な構成が可能です。 |
トラブルシューティングは難しく、部品の適合も困難です。 |
|
4. 機械全体には中国 XJ、フランス シュナイダー、SMC の高精度機械部品が使用されています。- |
高精度の製品製造には大きな課題が伴います。- |
|
5. 軽量化、小型化。 |
重くなり、より多くのスペースを占有します |
|
6. 最大機械速度は 1 パッケージあたり 70 ユニットに達します (120 型機械に基づく)。 |
速度が遅い、効率が低い |
|
7. 壁パネルは A3 (Q235A) スチール製で、精度と耐永久変形性を高める高周波矯正が特徴です。- |
長時間の高速運転は破損につながる可能性があります- |
|
8. 高精度の検知システムを採用して、安全性能を強化します。- |
オペレータに危険をもたらす可能性がある |
|
9. タッチスクリーン インターフェイスは中国語と英語の両方で表示されます。 |
操作はさらに複雑になります |
|
10. ドライブ ベルトは故障率を下げるために高級素材で作られています。- |
ベルトが切れやすい。 |
|
11. シンプルで合理的な構造のPLCサーボ制御を採用しており、正確かつ迅速な位置決めが可能です。サーボ、空気圧、電源オフのメカニズムにより、精度が向上します。- |
複雑な操作によりプロセスが中断され、混乱が生じます。 |
|
12. 高精度の温度コントローラーを使用して、温度を正確に調整します。- |
マシンが十分に安定していません。 |
|
13. スタッフが時間内に身を守ることができるように、十分な緊急ブレーキを設置します。 |
操作上の危険性 |
FZ-520全自動袋詰め機対応
注: 機器のアップグレードまたはアップデートによる該当製品の変更は、標準的な技術調整です。製品および機器の最終的な互換性基準および実装要件は、両当事者が正式に署名した契約条項に準拠するものとします。
分解図 s
製袋機の動作原理-
1.メンブレンの取り付け：折り畳んだOPPフィルムをインフレーションシャフトに挿入し、所定の位置まで押し込み、エアガンを使用して圧縮空気でシャフトを完全に膨張させます。
2.フィルムの巻き方：折り畳んだOPPフィルム2枚を仕切り板上で縦に離して必要に応じて巻き付けます。次に、サーボ駆動のフィルム張力システムのゴム ローラーにフィルムが完全に搬送されるまで、フィルムをスイング アーム シリンダーの上部と下部に交互に巻き付けます。{2}}
3. 製袋機-コントローラー: カッターの温度を正確に制御し、安定した空気圧と手動フィルム送りを確保し、製袋機-の安全な動作を保証します。
4-粘着テープ: 2 枚のプレキシガラスの間に粘着テープのロールを置き、位置を固定して、テープを前後にガイドする固定リングに巻き付けます。- OPP フィルムの短辺に貼り付け、シールの端がカラー コード光センサーと正確に揃うようにします。 -テープの非粘着性の最上層を剥がし、廃棄物収集モーターに巻き付けます。機械の動作中、モーターは自動的に作動します。
5. 切断刃: 切断刃を正確に制御して、袋を適切なサイズにスライスします。
包装セクション
1. フラップ開口部: シリンダーが紙袋の両側を拡張し、商品を簡単に挿入して包装できます。
2.吸引口：フィルムの上層を吸盤で持ち上げて広げます。
3. フィルム吸引：真空ポンプを利用して真空を発生させ、穴あきベルトからフィルムの下層を吸着します。
4. 供給：チェーンで搬送されてきた材料を紙袋に押し込みます。
5. シーリング：シーリングまたはエッジプレスが必要な製品をシーリングブラシに入れてシーリングします。
分解図サーボドライブの原理
1.Xinjieの構成
オプション
*機械全体には中国XJやフランスシュナイダーなどの電気部品が装備されており、安定した動作を保証します。
*マンマシン インターフェース表示システムは、さまざまな作業状況をリアルタイムに表示できます。障害が発生すると、システムは複数のスピーカーから警報を鳴らし、機械を自動的に停止します。これにより、人間と機械の安全が保証されます。*Xinjie と Schneider、どちらかを選択してください。
2. シュナイダー構成オプション
分解図部分シールの原理
シール部
パラメータ設定セクションに必要なパッケージ数を入力します。あらかじめ設定した数量に達すると、包装装置が自動的に作動して製品を排出します。
*顧客の梱包を支援するために、梱包された製品の数を正確に計算します
梱包機の主要部品
働くこと プロセス 図 の パッキング 機械 そのままです フォローします
プロセスの説明
1. オペレーターは OPP ロールフィルムを手動で供給ラックに置き、材料を水平にしてから保管箱に入れます。
2. 製袋機からのフィルム ロール-はホットカット セクションに搬送され、完成した袋が製造されます。-
3. ベルトコンベアが材料をロボットアームの指定位置に搬送します。
4. マニピュレーターが袋の開口部を開きます。
5. ロボット アームが材料を袋に積み込みます。
6. 製品はマテハン用エレベーターに搬入されます。
7. カウンターがカウントを開始し、必要に応じて完成品を自動的にカウントします。
8. 最後に、完成品を箱に詰めます。
OPPメンブレン袋自動包装機のエネルギーと環境要件
1. 環境条件
ａ．周囲温度: 20±10度
b.電源電圧：380V/50Hz
c.ガス圧力：0.6MPa以上
d.ガス流量: 15-20 m3/h
2. 動作条件
ａ．材料要件: 既存の基準を参照してください (包装材料の品質とフィルムの品質が最終包装の品質と機器の性能に直接影響することを考慮して、この機械は包装材料に厳しい要件を課します。紙が指定された基準を満たしている必要があるだけでなく、業務効率を確保するためにビニール袋の製造プロセスも技術仕様に準拠している必要があります。)
b.安全に操作するために、機器の操作エリアは最低 1.5 メートルの空間を維持する必要があります。
機械の全体動作図
設備展示
製品デモンストレーション
この革新的な装置は、国内外の最先端技術を統合して当社が開発したもので、光学、電気、空気圧、機械システムを組み合わせたハイテク製品です。{0}{1}パフォーマンスと運用効率が大幅に向上し、高速処理中に安定した信頼性の高い動作を維持しながら、迅速なパッケージング要件を満たします。-このモデルは、赤い封筒、書籍、マニュアル、グリーティング カードなどの自動供給および包装に最適です。自動供給機構は調整が容易で、必要な包装数量をコントロールパネル上で直接設定できます。
